Что такое Высокоскоростные электроэрозионный сверлильный станки

Ключевые конструкции и принципы Высокоскоростные электроэрозионный перфорации:

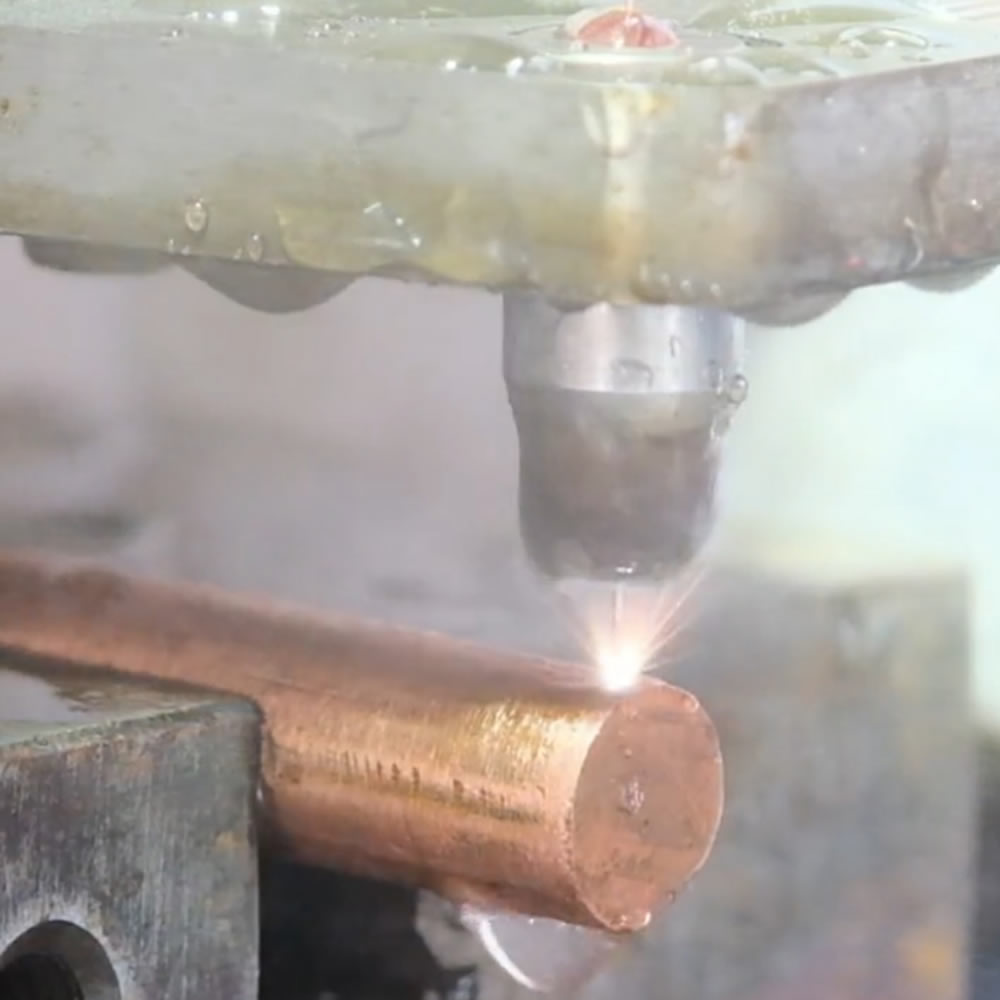

Полый трубчатый электрод: это самая основная особенность высокоскоростного перфоратора. Электрод использует полую медную трубку или трубку из медно-вольфрамового сплава.

Внутренняя промывка рабочей жидкости высокого давления: рабочая жидкость высокого давления (обычно 5-15 МПа или выше) (деионизированная вода или жидкость на основе масла) распыляется с высокой скоростью изнутри электродной трубки.

Принудительное удаление стружки: высокоскоростная рабочая жидкость сильно вымывает частицы расплавленного металла (продукты электроэрозии), удаленные разрядом, из узкого разрядного зазора и глубокого отверстия, чтобы предотвратить накопление стружки, чтобы привести к короткому замыканию или вторичному разряду, что является ключом к достижению высокоскоростной и глубокой обработки отверстий.

Охлаждение: быстро удаляет огромное тепло, генерируемое в области разряда, уменьшает потери электрода и предотвращает термическую деформацию заготовки.

Поддержание разрядного зазора: поток жидкости высокого давления помогает сформировать и стабилизировать подходящий разрядный зазор между электродом и заготовкой.

Деионизация: в интервале между импульсами рабочая жидкость помогает устранить остаточную ионизацию разрядного канала, восстанавливать диэлектрическую прочность и готовиться к следующему разряду.

Вращение электродов:

Электродные трубки обычно вращаются с высокой скоростью вращения (от сотен до тысяч оборотов в минуту).

Равномерная потеря: сделать потерю электрода более равномерной в окружном направлении, чтобы избежать слишком быстрых односторонних потерь, которые приводят к увеличению конуса отверстия или разрыву электрода.

Улучшенное удаление стружки: вращение помогает перемешивать рабочую жидкость и эрозию в зазоре, облегчая ее вынос центральным потоком жидкости высокого давления.

Улучшение стабильности: вращение помогает электроду автоматически выравниваться в глубоком отверстии, уменьшая риск короткого замыкания из-за изгиба или вибрации электрода.

Импульсный источник питания высокочастотного и высокопикового тока:

Чтобы получить высокую скорость обработки, необходимо использовать импульсный источник питания, способный генерировать высокочастотные и высокопиковые токи.

Высокая частота означает большое количество разрядов на единицу времени.

Высокий пиковый ток означает большую энергию одноразрядного разряда и большое количество эрозии.

Система управления питанием должна быть очень чувствительной, быстро обнаруживать короткие и разомкнутые цепи и регулировать скорость подачи (обычно сервоуправляемая ось Z) для поддержания оптимального зазора разряда.

Направляющая электрода

Перед тем, как электродная трубка попадает в заготовку, она обычно проходит через высокоточный направляющий (направляющий камни или керамический).

Убедитесь, что тонкая трубка электрода остается стабильной при высокой скорости вращения и высоком давлении, уменьшая вибрацию и изгиб, тем самым обеспечивая прямолинейность и точность размеров отверстий.
