Классификация копировально-прошивные станки
2025-07-03
EDM (также известная как EDM, копировально-прошивные станки или сокращенно EDM) представляет собой специальное оборудование для обработки проводящих материалов с использованием принципа электрического искрового разряда. Он в основном используется для обработки твердых материалов, сложных форм или точных и тонких структур, которые трудно обработать традиционными методами резки.
Классификация копировально-прошивные станки
В соответствии с режимом движения электрода/количеством сервоосей: одноосевая копировально-прошивные станки и многоосевая копировально-прошивные станки
одноосевая копировально-прошивные станки с ЧПУ
Структура:
Электрод может осуществлять сервоподачное движение только по одной оси (оси Z). Подача по оси XY Перемещение по осям X и Y осуществляется вручную, путем вращения рукояток.
Особенности: относительно простая структура и низкая стоимость. В основном используется для обработки простых полостей, отверстий, матриц и т. Д.
Ограничения: Способность обрабатывать сложные трехмерные формы ограничена, и необходимо изготовить сложные электроды, которые полностью противоположны целевой форме.
многоосевая копировально-прошивные станки с ЧПУ:

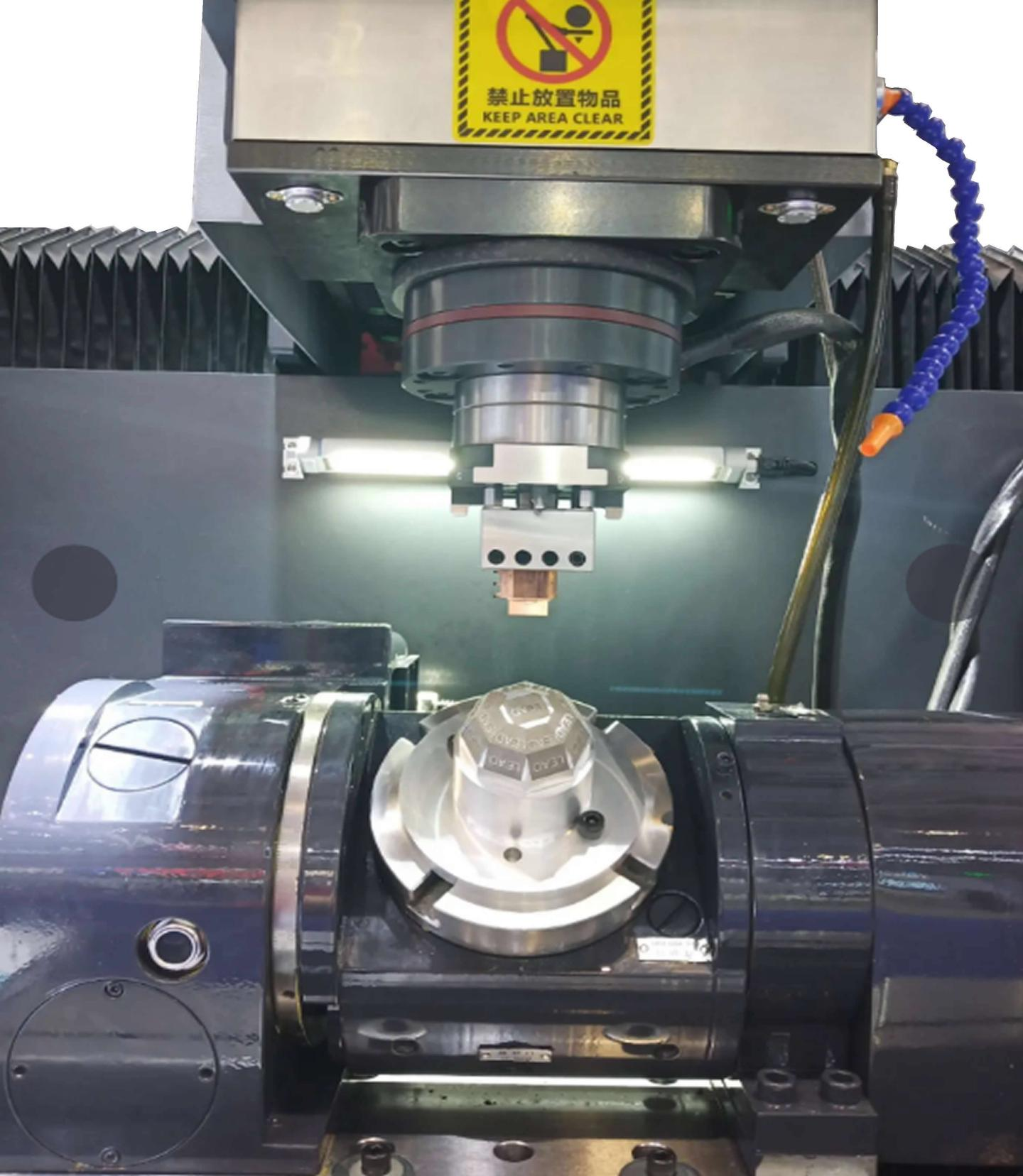

Структура: копировально-прошивные станки с ЧПУ ведут эрозионную обработку по 3-м осям: X, Y, Z. Дополнительно станки возможно оснастить 4-й осью C (поворот электрода), а также возможна установка поворотного (ось А) или наклонно-поворотного (ось А+В) стола. Таким образом, максимальное количество программно-управляемых осей может быть шесть.. Каждая ось может выполнять взаимосвязанное интерполяционное движение (управление ЧПУ). Электроды могут выполнять сложные траектории движения в космосе.
Особенности: Мощная функция и высокая гибкость. Может реализовать сложную обработку траектории (встряхивание), многостанционную автоматическую обработку, мониторинг и оптимизацию процесса обработки, экспертную базу данных и т. Д.
Функция: он может использовать простые электроды (такие как стержневые и трубчатые электроды) для обработки сложных полостей (обработка встряхивания/обработка контура) посредством сканирования траектории с ЧПУ, а также может обрабатывать полости с конусом и скрученными поверхностями. Также можно обрабатывать внутреннюю резьбу (особенно прецизионную внутреннюю резьбу на твердых материалах).
Преимущества: значительно повышается эффективность, точность и гибкость обработки.
Применение: EDM является незаменимым ключевым основным оборудованием для современных основных прецизионных пресс-форм (особенно пластиковых пресс-форм, пресс-форм для литья под давлением) и сложных деталей.

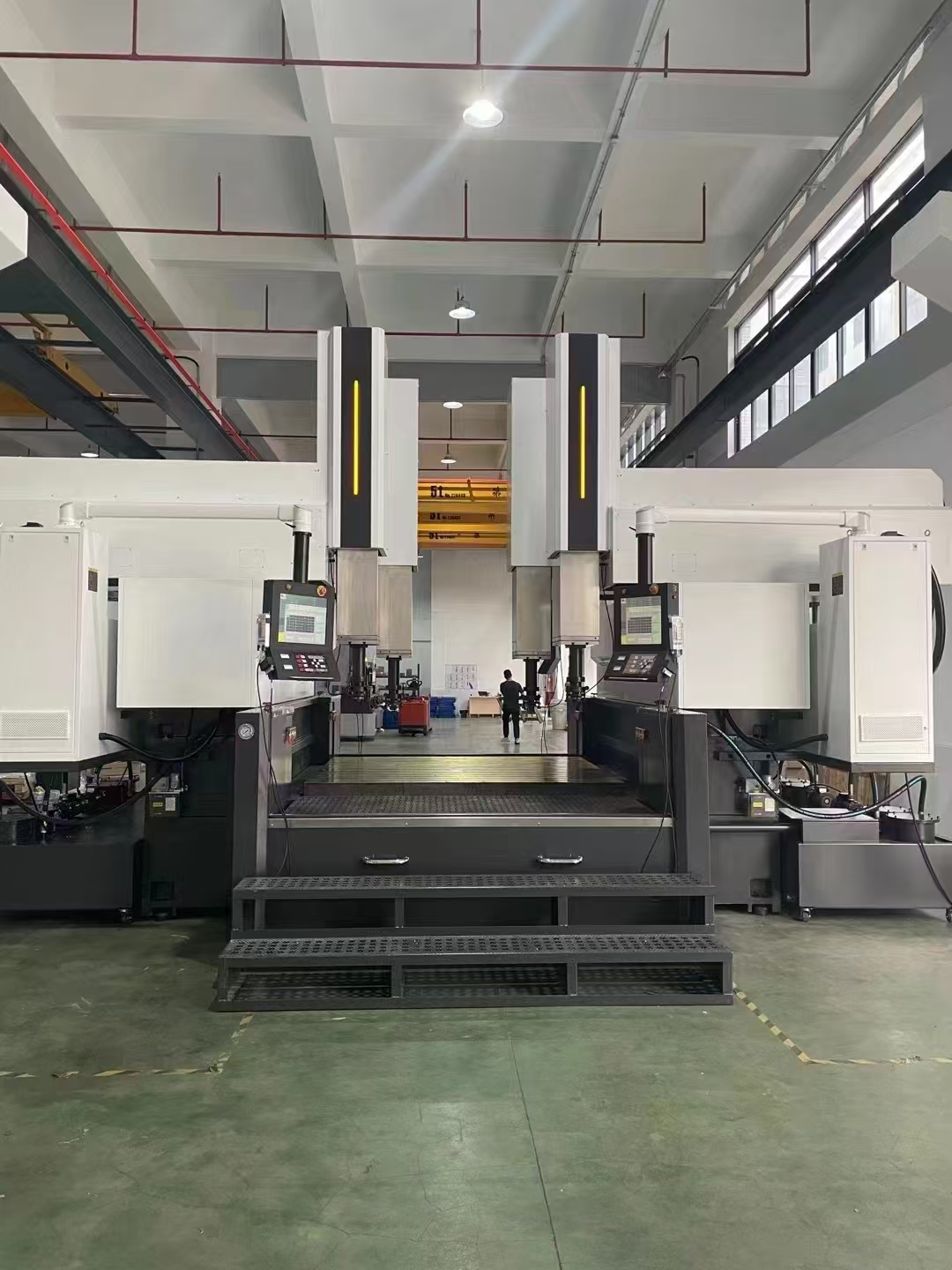

копировально-прошивные станки с ЧПУ с двумя подвижными колоннами или С несколькими подвижными колоннами
Многоголовка EDM является особым типом,
который интегрирует два или более независимых обрабатывающих шпинделей (ось Z) на одном станковом корпусе. Эта конструкция предназначена для значительного повышения эффективности обработки, особенно подходит для сценариев обработки больших партий, многих полостей и больших симметричных заготовок, имеет значительные преимущества в таких областях, как производство пресс-форм и производство прецизионных деталей, как автомобиль, электроника и медицина. Такие как крупные формы для автомобильных бамперов, формы для приборных панелей, формы для дверных панелей и другие формы с левой и правой симметричными полостями, параллельная обработка нескольких одинаковых полостей в форме для корпусов мобильных телефонов, формы для разъемов, пластиковых форм под давлением и литья под давлением. Отличная согласованность точности размеров и качества поверхности. Эффективность намного превышает эффективность машин с одной головкой и в два или несколько раз выше, чем у машин с одной головкой. Каждый шпиндель обладает всеми функциями стандартной копировально-прошивные станки: обработка сложных полостей, твердых материалов, точных микроконструкций, встряхивание, перфорация, резьбовая обработка и т.д.
С развитием технологии ЧПУ, технологии интеллектуального управления и технологии импульсного питания,
современные многоосевые машины для копировально-прошивные станки с ЧПУ непрерывно повышают эффективность обработки, точность, степень автоматизации и гибкость обработки, область применения также расширяется от традиционного производства пресс-форм до многих высокотехнологичных производственных областей, таких как аэрокосмическая промышленность, медицинское оборудование, точные приборы и микроэлектроника. Выбор копировально-прошивные станки EDM зависит прежде всего от сложности заготовки, требований к точности, объема производства и бюджета затрат.
