Что есть в CNC Проволочно вырезные станки
2025-06-10
В мире современного производства, управляемом точностью, Проволочно-вырезной электроэрозионный станок с ЧПУ (компьютерное цифровое управление) является чудом инженерии, сочетающей аппаратное и программное обеспечение для преобразования цифровых конструкций в физические компоненты. Понимание того, что находится в Проволочно вырезные станки с ЧПУ, раскрывает сложность ее способности производить детали с точностью на уровне микрометра.
Механическая система:
В центре каждой Проволочно вырезные станки с ЧПУ находится жесткая механическая конструкция, предназначенная для минимизации вибраций и обеспечения стабильности во время обработки. Эта система обычно включает в себя:
Основа машины и колонна: в качестве направляющих рабочих столов на многопроходных эрозионных станках DK77 установлены линейные направляющие качения, в то время как на однопроходных проволочно-вырезных станках установлена комбинация направляющих скольжения типа «ласточкин хвост» с прямоугольными направляющими.
Изготовленная из чугуна, основа обеспечивает стабильный фундамент,в то время как колонна поддерживает Z оси и UV оси.
Линейные руководства и шариковые винты: эти компоненты переводят движения двигателя машины в точное линейное движение вдоль оси X, Y и U,V. Высокоточные шариковые винты преобразуют вращающееся движение в линейное движение с минимальным воздействием, в то время как линейные направляющие средства обеспечивают плавное, без трения движение. что имеет решающее значение для поддержания точности во время длительных циклов обработки.
Система двигателя: управление точным движением
Проволочно вырезные станки с ЧПУ полагаются на сложные двигательные системы для достижения точного управления осью:
Серводвигатели: эти высокоточные двигатели обеспечивают мощность для перемещения оси. В отличие от стандартных двигателей, серводвигатели включают системы обратной связи (кодеры), которые постоянно сообщают о своем положении контроллеру машины, что позволяет регулировать в режиме реального времени. обычно используемые в многопроходного проволочно-вырезных станках.
Шаговые двигатели: обычно используемые в однопроходных проволочно-вырезных станках с ЧПУ，шаговые двигатели, получая сигналы системы ЧПУ, делают перемещения по осям X и Y по заданному контуру. Между электродом и заготовкой возникает разряд, который разрушает материал заготовки.
Электроника привода: эти компоненты преобразуют сигналы контроллера в мощность для двигателей. Они регулируют напряжение и ток, чтобы обеспечить плавное, точное движение, даже когда машина выполняет сложные инструментальные пути.
Система управления: мозг машины ЧПУ
Система управления — это то, где цифровые инструкции становятся физическим движением:

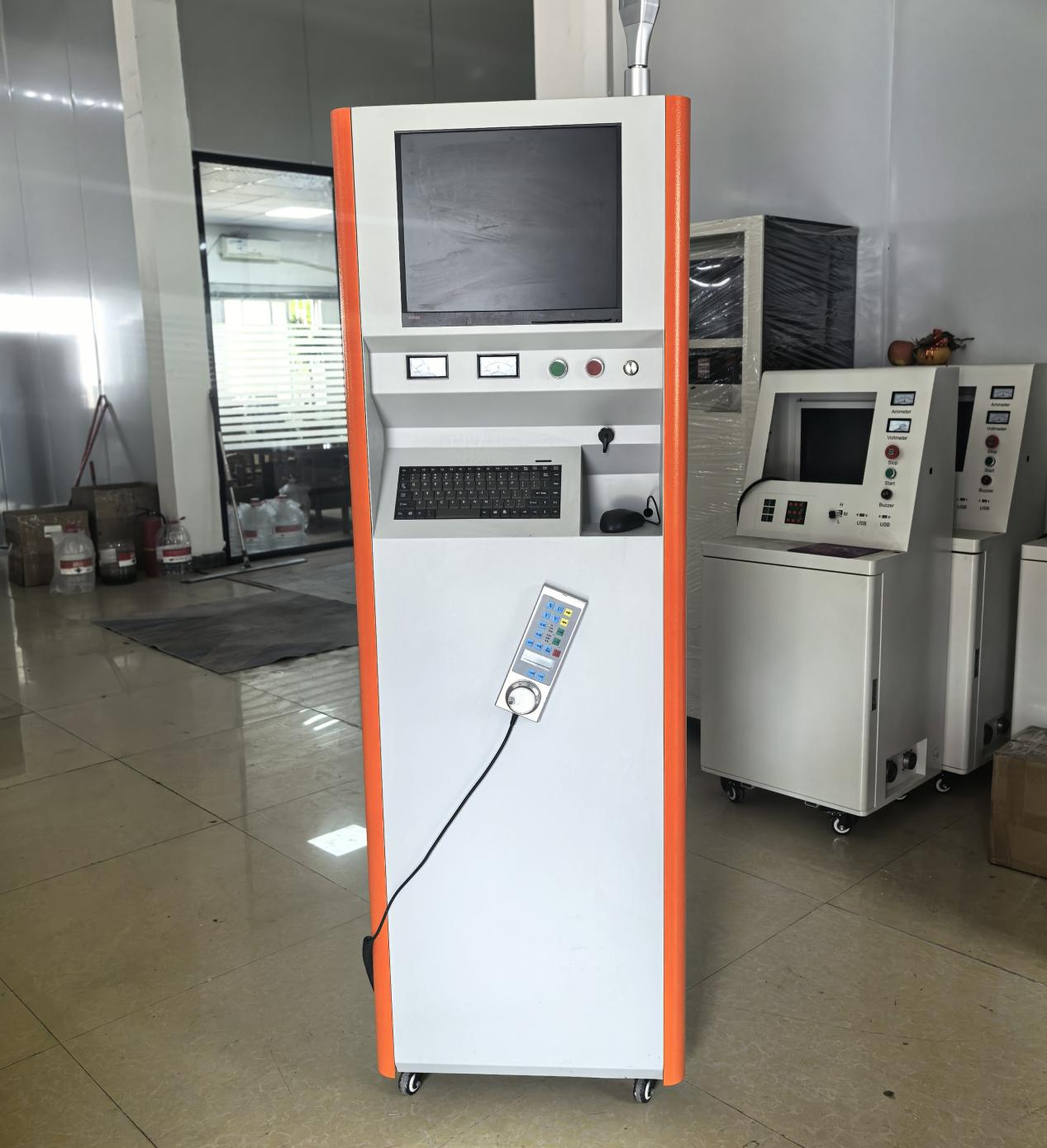

Контроллер с ЧПУ: Этот аппаратный блок обрабатывает программы G-кода и отправляет сигналы двигателям. делают перемещения по осям X ,Yи U,V по заданному контуру. Современные контроллеры используют микропроцессоры и передовые алгоритмы для обработки сложных 4- или 5-осных движений. Например, контроллер 5-осивой машины с ЧПУ координирует линейные и вращающиеся оси одновременно для обработки изогнутой поверхности лопатки турбины.
Интерфейс человека-машины (HMI): HMI является окном оператора в машину, оснащенным сенсорным экраном или клавиатурой для загрузки программы, настройки параметров и мониторинга в режиме реального времени. Оператор может использовать HMI для регулирования скоростей подачи или отмены настроек на Проволочно-вырезные электроэрозионные станки ЧПУ во время испытательного запуска.
Интеграция программного обеспечения: Проволочно-вырезные электроэрозионные станки с ЧПУ полагаются на программное обеспечение для перевода конструкций в инструкции машины:
Электроэрозионный проволочно-вырезной станок DK77–это управляется системой ЧПУ WireCut (AutoCut) на базе Windows – удобная, интуитивная, русифицированная, совместимая с известными CAD-системами (AutoCAD, Компас и др.) Для программирования достаточно сделать чертёж контура в формате DXF & DWG, загрузить его в шкаф ЧПУ и задать режимы. Система ЧПУ сама преобразует чертёж в управляющие команды.
Проволочно-вырезные электроэрозионные станки с ЧПУ - это больше, чем коллекция компонентов; Это симфония механики, электроники и программного обеспечения, работающих в унисоне для достижения точности производства. От жесткой основы, которая закрепляет ее движения, до контроллера, который интерпретирует цифровые инструкции, каждая часть играет роль в преобразовании CAD-модели в материальный продукт. По мере прогресса технологий - с более быстрыми контроллерами, более умным программным обеспечением - возможности проволочно-вырезные электроэрозионные станки с ЧПУ продолжают расширяться, стимулируя инновации в отраслях от аэрокосмической промышленности до медицинских устройств.
